熱門精品專業在我們裝修的過程中，除了水的改造以外，還有一個相當重要的設計改造就是電路改造了。也就是我們俗稱的“水電改造”。 其設計要根據住戶的使用要求、家具布置、裝修風格及家電布置，對照原有燈具、插座和出線口位置確定方案。要遵守有關的技術要求和規范，保證施工質量和安全，以避免施工過程中或入住后反復修改。因其造價不高，又很瑣碎，常常得不到大家應有的重視。但對住戶來說，少一個插座、電視或電話出線口，都會造成使用不便，在裝飾一新的家里拉明線也顯得不協調。由此可見他們的重要性了。今天我主要給大家介紹一下電路設計。
名詞解釋，如強電，弱電，聯，控是什么意思？
1、家庭電路設計可分為2類：強電（220v電器用電）和弱電（電話、電腦、有線電視等數據線）。

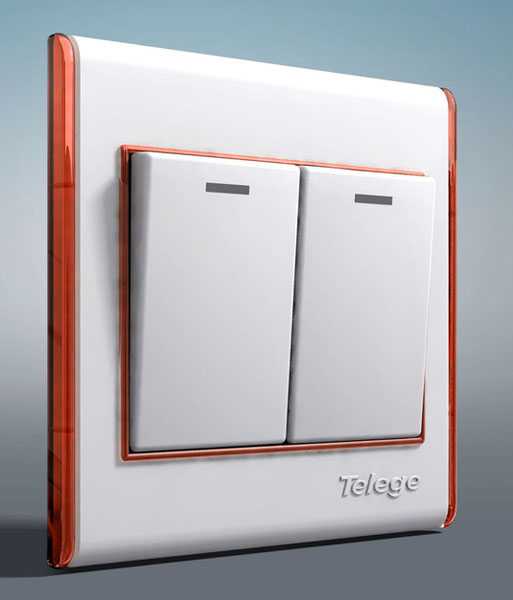

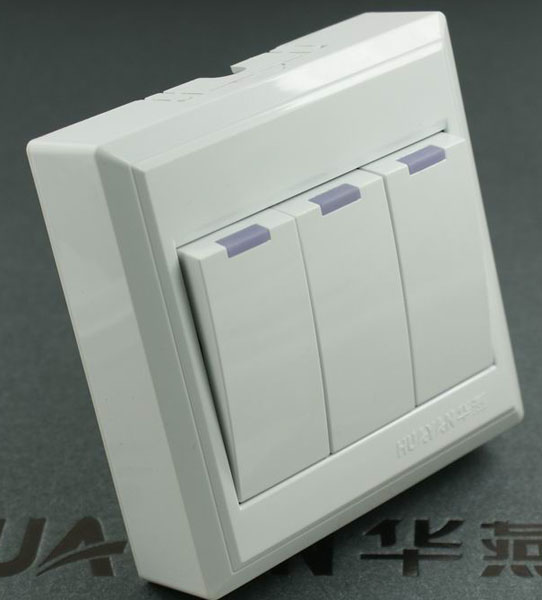

2、聯，通俗的說就是一個開關上有幾個按鈕。如果一個面板上有兩個按鈕，那就是雙聯，如果有一個就是單聯，有三個就是三聯，以此類推。
3、控，指的是開關上單獨的一個按鈕的控制形式。一般分為單控和雙控兩種形式。例如：樓梯間一般用雙控開關，就是一個燈能在幾個地方控制。
4、單相三極插座指的是單相三孔插座，就是：火線+地線+零線的插座。如果不帶地線的則稱為單相二極插座。
5、單獨的一個二眼的，俗稱：二眼插座。書面：?jiǎn)蜗喽撞遄?br />
單獨的一個三眼的，俗稱：三眼插座。書面：?jiǎn)蜗嗳撞遄?br />
施工程序

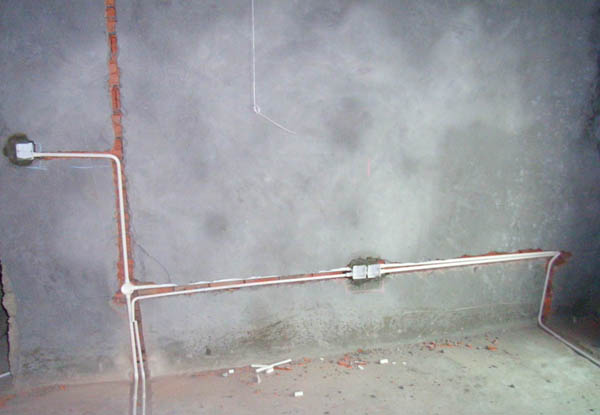

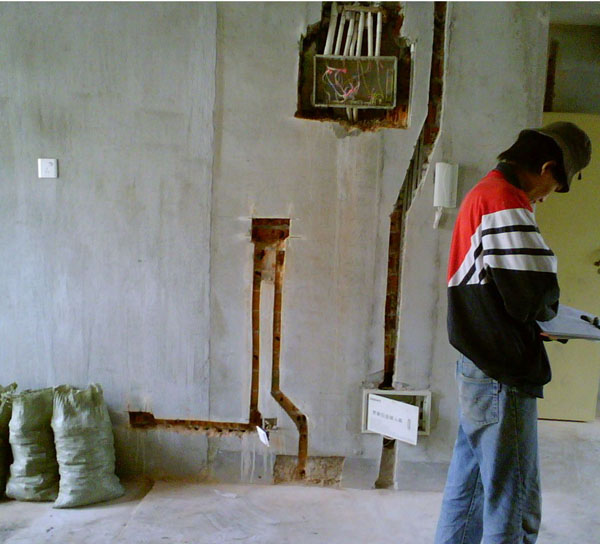

施工人員對照設計圖紙與業主確定定位點→施工現場成品保護→根據線路走向彈線→根據彈線走向開槽→開線盒→清理渣土→電管、線盒固定→穿鋼絲拉線→連接各種強弱電線線頭，不可裸露在外→封閉電槽→對強弱電進行驗收測試
電路材料

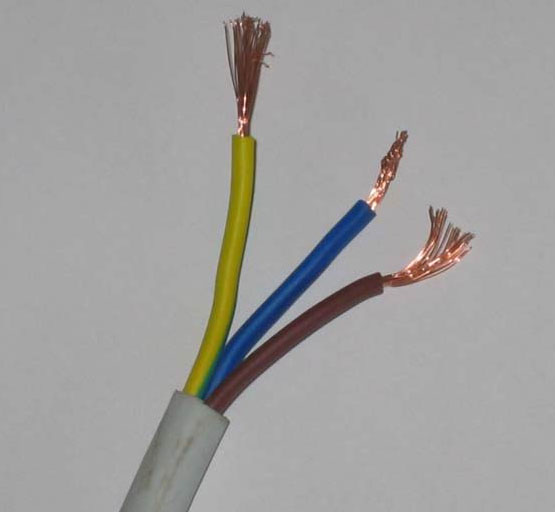

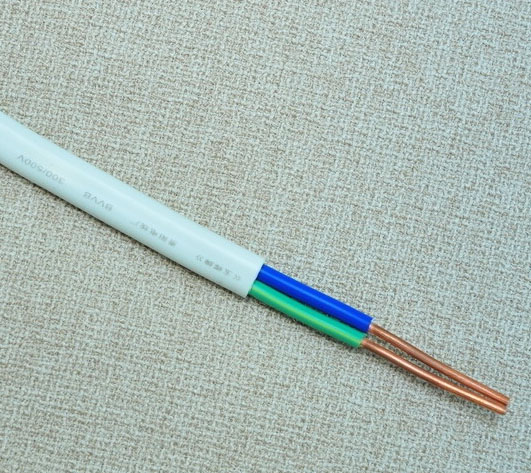

1、強電線路需采用經過國家強制3C認證標準的BV（聚氯乙烯絕緣單芯銅線）導線；一般不采用護套多芯線纜，如出現多芯與單芯線纜對接情況，必需對接頭處進行涮錫處理。
2、強電材料采購遵循不同用途線纜采用分色原則，防止不分色造成后期維護不方便，具體表現在：零線一般為藍色，火線（相線）黃、紅、綠三色均可采用，接地線為黃綠雙色線。保證線色的統一分配有利于后期維護工作。
施工注意事項
1、開暗盒遇到鋼筋要避開，可上移下移甚至更改位置，禁止斷筋。
2、禁止在墻體開長橫槽走電管。承重墻易破壞結構，輕體墻長距離斷筋也會造成后患。
3、無特殊情況，電線管不宜走石膏線內，易造成死彎，死線。
4、PVC電線管鋪設完畢，需用PVC膠粘結接口處。
5、衛生間潮濕區域地面不宜走電管；如避免不了，地面必需整管，不可留管接頭。
6、電路走線把握“兩端間最近距離走線”，禁止無故繞線，增大水電改造開支且易造成人為的“死線”情況發生。
7、強弱電線接線盒間距正常情況下≥500MM，地面平行間距不低于200MM，弱電電線特別是銅軸電纜必需采用多層屏蔽功能線纜。
8、各房間插座開關面板參考數據。照明控制主開關高度1400-1500MM，左右距毛坯門框200MM；普通插座高度350-400MM；床頭雙控開關高度850MM左右；壁掛電視電源高度根據空間大小及電視尺寸確定，一般高度為1000-1200MM。
9、PVC導線管暗敷使用規格，2.5平方BV導線采用直徑16MM管，4平方BV導線采用直徑20MM管。
10、嚴格遵守設計方案強弱電走線方案彈線開槽.線管長度超過15m或有兩個直角彎時，應增設拉線盒或適當增大直角彎半徑。暗埋管線彎路過多，鋪設管路時，應按設計圖紙要求及現場情況，按最近的距離鋪設線路。
11、強電電源線與電話線、電視線、網線、音響線等弱電線不得穿入同一根管內。
12、強電導線電管與水管、燃?xì)狻⑷蹼婋姽懿豢赏郯捣?
電路改造是一個系統過程，我只是簡單的說明了它的施工工藝，希望對大家的學習有一定的幫助。
